RAID管理+备份 Synology DS411+应用解析

产品：DS411+ 群晖 NAS网络存储

四硬盘NAS存储DS411+

　　如今，在中小企业IT环境里，网络存储系统的管理应用成为企业“新宠儿”，同时具备操作简便、应用便捷等条件，并能提供完善存储管理以及备份功能成为用户的选购条件。为应对这样的市场需求，厂商们陆续推出了系列NAS网络存储，另外伴随存储技术的发展和市场的细分，NAS网络存储产品不断的融入完善的企业级技术提供给用户。

　　作为NAS存储领先厂商，群晖科技(Synology)于年初推出DS710+网络存储之后，再次发力中小企业市场，在其DiskStation系列产品中推出专为中小型企业设计的4硬盘多功能NAS存储服务器DS411+。

    相比之前的使用过的NAS存储DS710+，这款NAS网络存储无论从外观设计，还是存储空间上都有了很大改变。这款群晖科技的DS411+存储产品是继3月20日上一代DS410发布后一款新品，CPU不仅采用Atom D510 1.67GHz Dual Core，内存也升级为1GB DDR800。同时，在 Windows环境中，设定为RAID 5的Synology DS411+可提供平均每秒112.99MB以上的读取速度和每秒106.91MB以上的写入速度。

群晖科技(Synology) DS411+存储

群晖科技(Synology) DS411+相关配件

　　正是这样的配置表现，对于企业级产品而言，这款产品非常符合中小企业用户的应用要求，不仅从外观和配置上提供可靠稳定的数据储存应用，并满足高效档案分享的需求。在企业数据安全管理以及备份方面，群晖科技(Synology) DS411+凭借客户端管理平台DSM 2.3提供了采用“树形”结构的WEB管理界面，操作更加简便强大，笔者这次针对RAID管理+备份两大方面展开应用体验，使得用户花费最少的建置与管理来对存储环境打造。

产品：DS411+ 群晖 NAS网络存储

丰富应用接口与容量

    根据资料了解，这款群晖科技(Synology) DS411+定位持续成长中的中小企业，考虑到企业IT应用环境的需要，在设计上这款产品搭配上横条木装潢的风格以及黑色的标准色，尺寸大小168mm X 184mm X 230mm（高x长x宽），外观小巧并不小气体现商务应用特点。同时内建4块硬盘的容量仓，最大支持8TB存储容量，对于有大容量需求的使用者应该算是不错的选择。

群晖科技(Synology) DS411+存储前面板

群晖科技(Synology) DS411+存储背面板

前后面板相关接口

　　前面板边缘部分依旧采用了钢琴烤漆亮面，而这款群晖科技(Synology) DS411+的前面板从左到右依次设计了一组状态指示灯（网络、硬盘以及状态），应用上方便用户利用时时监控内部硬盘运行状态。

　　群晖科技(Synology) DS411+的后面板最醒目的是其两个散热风扇，有效保证内部4块硬盘的散热需要，下面从左侧开始安排了电源接口、LAN网络接口、2个USB接口、RESET重启按钮，以及e-SATA外置移动存储接口。

开启背部硬盘仓

4插槽硬盘仓

　　在存储容量方面，群晖科技(Synology) DS411+存储可以说提供更为丰富的硬盘插槽设计，这款产品安装3块希捷7200转250GB SATA硬盘，最多支持4块硬盘共8TB存储容量，似乎容量方面可以满足SMB用户需求。而且，和之前DS710+产品一样储存容量接近上限时，用户通过eSATA传输线与外置存储扩充容量。

产品：DS411+ 群晖 NAS网络存储

采用逐步设置安装方式

    在之前DS710+产品提到，SMB用户对于管理操作十分注重，所以群晖科技(Synology) DS411+产品依然采用DSM 2.3管理平台，通过随机提供光盘可以快速安装客户端管理平台，简单快捷的IT应用，笔者这次通过另外的逐步设置方式安装体验。

    简单快捷的安装过程

　　在整个安装过程中，通过光盘中第二项设定Synology就可检索、初始化NAS的程序“Synology Assistant”，笔者是采用Synology Assistant安装客户端管理。此外，菜单第四项“Data Replicator 3”是备份软件这次一起安装应用来体验这款产品备份方面的功能。

安装相关存储产品*.pat配置包

设置管理员密码

完成*.pat配置包

初始化安装

　　通过初步设置完成后，发现安装方面并没有特别的复杂之处，“Synology Assistant”软件会对群晖科技(Synology) DS411+进行初始化。搜索到已安装存储设备，我们可以看到“Synology Assistant”软件界面发生了变化，搜索到这台DS411+存储设备，双击就可以打开这台群晖科技(Synology) DS411+的web管理界面。

web管理界面

　　同时可以从IE浏览器中输入自动分配：http://192.168.1.2:5000地址登陆web管理界面，我们需要以admin身份登录以便获取最大管理权限，用于这次采用逐步式安装，管理密码是之前设置的ZOLADMIN。

产品：DS411+ 群晖 NAS网络存储

强大的RAID管理功能

    这款群晖科技(Synology) DS411+的管理平台依然采用是Synology DSM 2.3，其具备专为中小企业设计的完整应用程序及功能。完整的网络协议支持功能确保Windows、Mac及Linux等平台之间能够共享档案。这里我们采用是Windows平台下的应用设置，相关的系统资源管理方面企业级技术的优势和特点，可以参见之前DS710+存储DSM 2.3平台。

系统状态以及信息

    资源监控功能让用户可以监控CPU使用率、内存使用率、网络流量、储存空间使用率。系统会在进入资源监控页面时开始搜集新的数据，并在用户离开本页时将数据删除，过去的数据将不会被保留，保证实时性。

    这里不再赘述相关管理平台各个功能，主要是针对中小企业数据管理方面应用解析。这里采用3块硬盘制作RAID 5，Synology也提供自定义储存空间的选项供进阶用户做更弹性的设定。除了Basic、JBOD、RAID 0等储存空间类型以外，DSM 2.3更支持2~4颗RAID 1、RAID 10、RAID 5、RAID 5+Spare和RAID 6等具数据保护功能的储存空间类型。

数据保护功能类型

标准状态

　　用户可以根据数据安全等级需求，将硬盘合并使用构成储存空间。服务器支持下列多种种储存空间类型，在标准状态下，合并不同容量的硬盘时优化储存空间容量。如果储存空间是由两颗或更多的硬盘组成，则在其中一颗硬盘损毁时，会提供保护数据完整性的功能。通过储存空间管理，采用三块硬盘自定义组建RAID模式。

自定义RAID模式

选择存储空间类型


选择RAID 5阵列模式

　　笔者采用RAID 5存储管理将3颗硬盘整合为单一的储存空间，并在每一颗硬盘上存放数据以及同位信息，故若其中一颗硬盘损毁，就可以利用其他硬盘上存放的同位信息来重建系统，数据仍可安全保存。

设置RAID 5后检查

进行硬盘检查


完成RAID 5阵列设置

　　值得注意的是，如果用户要更改储存空间类别，必须要有新类别所需的硬盘数量。硬盘容量必须大于储存空间的最小硬盘容量，同时硬盘状态必须为已初始化或未初始化，此功能适用于[RAID 1]、[RAID 5]、[RAID 5+Spare]及[RAID 6]储存空间。

　　此外，上面用户还可以使用数颗硬盘建立iSCSI Target，或是将部分的储存空间指定为iSCSI Target，让客户端可以存取该空间，就像存取本机硬盘一样。每个iSCSI target名称都必须唯一的，不能与其他机器的iSCSI target名称相冲突。

产品：DS411+ 群晖 NAS网络存储

从PC设备上备份到NAS存储

    应用网络存储，数据安全势必不可少。群晖科技(Synology) DS710+提供了完善备份功能。在存储管理之后，采用3块SATA硬盘来建立的RAID 5模式，利用该产品Data Replicator 3备份软件可以提供从PC设备上备份到NAS存储应用功能。

    这里针对SMB用户的应用特点，采用备份精灵以及相关自带备份软件从存储管理备份进行功能介绍，针对企业用户从PC设备上备份到NAS存储应用功能以及在NAS存储服务器上进行灾难恢复备份应用。

    首先是利用Data Replicator 3备份软件到NAS存储应用功能。

Data Replicator 3备份软件

选择NAS存储上的备份存放文件

连接网络存储服务器

设置用户账户以及密码

选择需要备份的PC文件

执行备份方式

放在NAS存储空间中备份文件

    可见，作为一款企业级的NAS，对于群晖科技(Synology) DS411+在备份方面提供的功能，这款产品在体验过程中，笔者了解到不仅提供了严谨、完善的用户备份权限、备份方式功能，并且可按照时间以及需求来设置不同文件夹备份形式，同时提供便捷、贴心的备份功能。

产品：DS411+ 群晖 NAS网络存储

集中化的备份网络文件

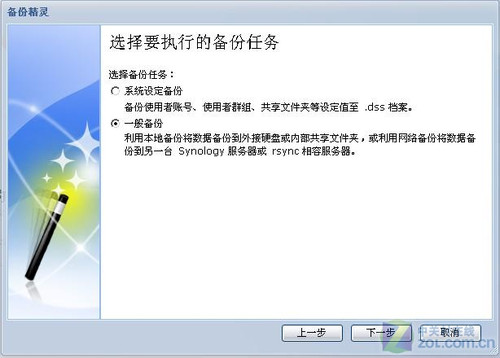

　　除了应用备份软件进行PC设备资料保护外，群晖科技(Synology) DS411+提供一个集中化的备份目的地来储存整合网络环境里零散的数据。这款产品功能强大另一个方面，使用三种方式来备份设备上的数据：本地备份、网络备份及Amazon S3备份。第一次备份时，DiskStation会针对您勾选的共享文件夹进行一次完整的备份。从第二次备份开始，您可以选择默认选项，也可禁止系统删除目的端备份文件。

三种备份方式

采用备份存储服务器上应用文件

    上面提到的存储管理以及备份应用，都有效保证SMB用户在本地以数据安全的功能实现。但值得注意的是，都要先建立备份共享文件夹，这里首先建立备份目的文件夹ZOL-BACKUP，通过网络备份功能实现在局域网内分数据有效备份，群晖科技(Synology)DS411+可实现共享数据安全有效防范，通过之前RAID管理设置，当储存空间中的一颗硬盘损毁时，储存空间会处于[堪用]模式，可以修复储存空间来保护储存空间上的数据一致性。

设置备份目的地

选择要备份的目标文件

需要备份的文件

已经备份好的文件

    通过备份设置，有效的保护了数据资料，群晖科技(Synology) DS411+不仅可提供办公室多重的数据保护，PC计算机用户可以使用免费的Synology Data Replicator 3软件来将数据备份至存储。此外，网页接口的备份精灵可使用加密的传输方式，将DS411+的数据备份至本地、另一台Synology DiskStation或任何rsync兼容的服务器，还可以使用USB或eSATA联机方式，将数据备份至外接硬盘。

产品：DS411+ 群晖 NAS网络存储

总结

群晖科技(Synology) DS411+存储

    对于该产品，群晖科技(Synology) DS411+同样集成了丰富功能：这里只是对存储管理以及备份应用方面做解析，其实DS411+还扮演多种角色，丰富的附加功能可取代多款网络硬设备。Synology Web Station支持PHP/MySQL网页内容，可让用户在一台群晖科技(Synology) DS411+上架设多达30个网站。

    另外，Synology Surveillance Station 4提供集中化的管理接口，可让部署网络摄影机来保卫办公室环境。Mail Station附加组件可让群晖科技(Synology) DS411+摇身一变成为邮件服务器，只需执行几个安装步骤即可达成。USB 打印机共享的功能可为办公室环境共享打印资源，大幅精简企业成本。

    此外，尽管该产品在增加硬盘容量下，可以明显感觉到这款产品在节能方面表现出色，相较于一般的PC，群晖科技(Synology) DS411+的耗电量只有60.5W。网络唤醒、定时开机/关机及硬盘休眠的支持功能，可进一步减少耗电量及营运成本。

    优点：备份管理多样化，操作应用简单

    缺点：改变RAID模式效率低
