色卡司“变脸” NAS存储N5500应用评测

    在如今的商业环境里，网络存储系统的管理应用成为企业“新宠儿”，同时具备安全、效率、操作简便等条件，并能提供完善功能来满足各种需求的产品更是受到用户的青睐。NAS网络存储系统就是在一个LAN节点上无需应用服务器的干预，允许用户在网络上存取数据，同时集中管理和处理网络上的所有数据。由此，随着NAS网络存储技术的不断成熟，市场上相继推出了多种NAS网络存储产品。

　　宏普科技的研发团队以N5200为基础，结合色卡司最新的数据保护技术，隆重推出顶级5-Bay网络存储系统N5500，多项应用以及强大的功能让N5500带领NAS进入了全新的领域。

    对于NAS网络存储产品而言，这款色卡司N5500网络存储定位于企业级用户，不同于之前色卡司网络存储系列产品，有着很清晰的定位，但同时兼顾SOHO级和家庭用户的使用，适合架设成为数字多媒体中心。

色卡司N5500网络存储


色卡司N5500网络存储包装箱

    这次推出全新色卡司N5500存储产品，针对于企业级用户提供强大的RAID模式、提供完整的数据存储与保护，拥有5个支持热插拔的硬盘槽，目前最高可支持10TB的存储容量。同时，N5500还支持多重RAID功能（RAID 0，1，5，6，10和JBOD），使用者能够选择适合自己需求的模式。

    对于企业级产品而言，这款产品非常符合企业用户的使用习惯，不仅从外观和配置上，采用独特的dual-DOM设计让系统不中断持续运作，使用者不必再担心无预警的系统停摆。在多功能对应方面，N5500支持多种档案系统，包括XFS，EXT3和ZFS。最关键的是提供了采用“树形”结构的WEB管理界面，与之前评测的存储产品有着很明显的功能提升，操作更加简便强大，使得色卡司N5500存储产品“变脸”成为企业级用户的帮手。

色卡司N5500外观介绍

    作为色卡司NAS网络存储系列产品中的新品N5500，相比较之前定位SMB用户的色卡司N4100PRO在颜色方面并没有太多变化，依然保持略显稳重和商用的风格。在外形结构设计方面也有了很大的变化，外形采用5-BAY设计结构的塔式机箱，尺寸230 x 190 x 230 mm (D x W x H)，搭载强大的Intel Celeron M 1.86GHz处理器，搭载5x 3.5寸SATA-II HDD硬盘，本机最大容量可达10TB，扩展方面USB支持5个USB A type端口。

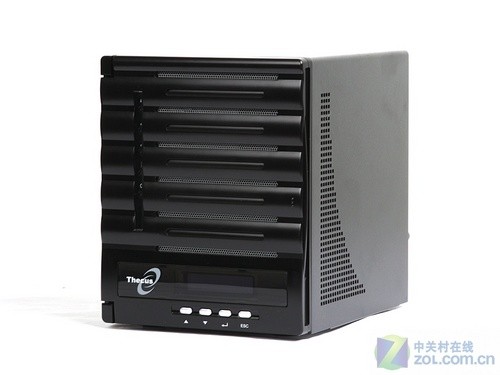

色卡司N5500存储

　　相对于这款色卡司N5500产品而言，可以说是N4100PRO的升级版，依然保留机身外壳上配置LCM显示屏幕的突出特点，让使用者简单监控管理系统状态（产品型号、IP、日期与时间及RAID状态），贴心的LCM蓝光设计，即使在黑暗中，系统状态依然清晰可见。

色卡司N5500 硬盘仓

    对于存储产品来讲，最基本的也是关注最多的就是其存储容量的大小，搭载5块 3.5寸SATA-II HDD硬盘，本机最大容量可达10TB，送测的产品提供的是5块希捷Barracuda 250GB容量（7200转）的单碟SATA硬盘，使得整体容量达到TB级，适合对存储容量要求较高的用户应用。

色卡司N5500存储5块硬盘

　　既然是企业级存储，色卡司N5500存储较之前机种新增了RAID 6及RAID 10、JBOD，大大提升数据保护层级。另外，N5500还支持多重RAID功能，使用者能够选择适合自己需求的模式。若需扩充硬盘空间，硬盘抽换手续简单快速，使用者的应用及扩充也可依环境作弹性的改变。

硬盘锁

    尽管定位家庭以及SOHO级用户的网络存储应用，但是在安全性方面为用户提供有效的保证，硬盘仓位都配备必要的硬盘锁，在存储服务器运行的过程中有效的保证误操作引起的硬盘插拔造成的数据丢失问题。

色卡司N5500背面


色卡司N5500背面接口

    作为应用于网络连接存储产品，丰富的接口设计，特别是在机身的背面提供有2处千兆以太网接口，支持Failover机制，当一处Ethernet Port无法运作时，传输工作仍可靠另一Ethernet Port继续进行。为了有效提供最佳网络传输服务，支持802.3ad Link Aggregation（网络聚合），提供高速的传输速度。使用者也可以依照网络设定选择负载平衡或失效接管功能来确保数据储存的稳定性。

色卡司N5500背面散热风扇

    而“服务器”产品对于噪音方面也有着较高的要求，不象传统的企业级服务器有专业的机房架设服务器环境，对于中小企业甚至是家庭用户来说，安静的应用环境也是对产品的考量，这款产品仍然采用ADDA公司的风扇产品，不仅有效的保证电源的稳定运行，同时在降噪方面有着不错的表现。

色卡司N5500内部硬件说明

    这款色卡司N5500搭载Celeron M 1.86GHz处理器，性能和散热方面保证带来强大的档案传输能力及效能。内建独特的Dual-Dom设计，多了一个DOM， 让系统能够持续运作不中断。使用者再也不用担心无预警的系统错误造成无法开机。 并支持多种RAID模式选择，包括RAID0、1、5、6、10及JBOD，加上多项RAID控管技术，可依应用环境扩充硬盘以及作RAID升级。

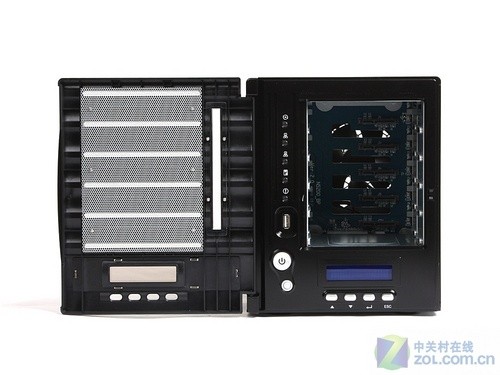

色卡司N5500内部拆卸

色卡司N5500内部结构

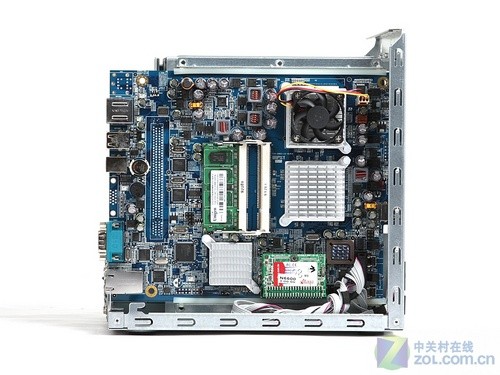

色卡司N5500内部结构（硬盘仓插槽和主板）

    这款色卡司N5500产品采用免工具设计，拆卸方便，内部结构设计合理，不仅提供噪音较好的ADDA风扇进行硬盘的散热，框架全部采用折边设计，边框周围还设计有EMI弹片，这样可以有效降低电磁辐射。

Silicon Image公司制造的SiI3132CTU芯片

    对于上一代产品来说，搭配1GB DDR2-667内存以及英特尔Celeron M，有效的提升产品的整体性能。此外，采用2颗由Silicon Image公司制造的SiI3132CTU芯片，SIL3132CTU的优点在于提供eSATA端口，它采用PCI Express x1与主板通信，支持iSATA/eSATA 3Gbps，支持RAID 0/1和NCQ、HotPlug。

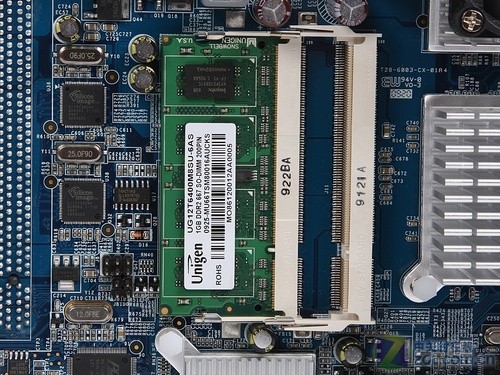

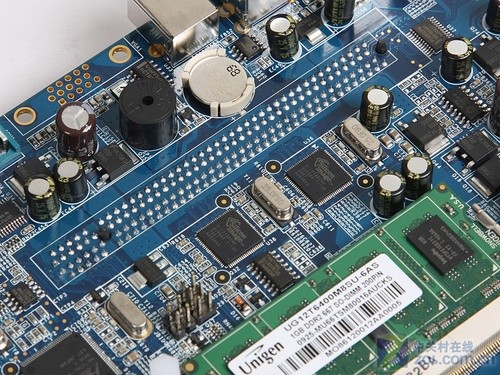

1GB DDR2-667内存

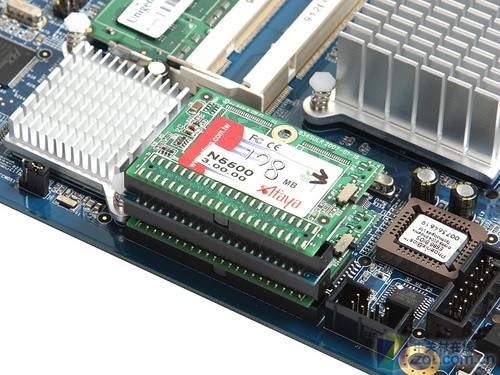

    与5000系列产品一样，这款产品在安全性方面做足功夫，主板上采用PATA接口的固态硬盘，2块128MB容量，预装Linux操作系统，这样设计不仅可以节约更多的空间，与传统硬盘相比还可以降低故障率。

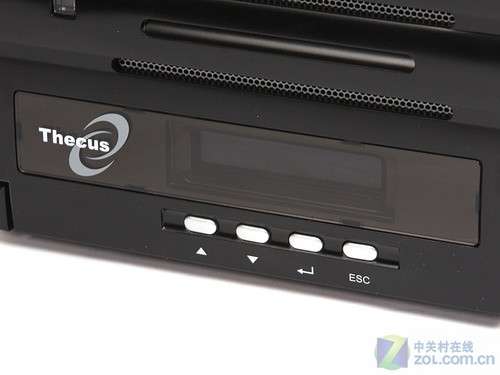

色卡司N5500显示屏幕

    之前介绍过，对于色卡司N5500来说仍然保持贴近用户设计，机身上的LCM显示屏幕，让使用者轻松检视N5500系统现况，例如产品型号、WAN和LAN、时间与日期、及RAID状态等。上述便利的设计，目的皆要让使用者操作起来更为顺畅。

管理平台软件安装

    作为这个企业级网络存储产品，不论在办公室、家中或远程各处能够随时随地存取数据是极为重要且方便。因此，简便快捷而易于操作的管理软件成为这款产品的有一大亮点。

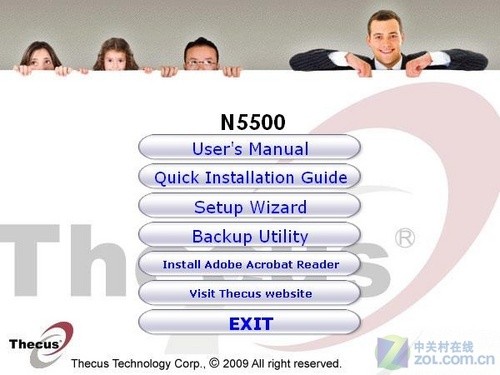

    下面是色卡司N5500存储提供的软件管理平台,利用Thecus setup wizard安装精灵快速进行配置：

安装管理软件

    对于NAS网络存储产品而言，通过提供的驱动程序有效的连接管理界面可以很好的应用操作，可以手动设置Thecus N5500的IP、子网掩码、网关，或者选择DHCP自动分配。这款产品默认的局域网的LAN:192.168.2.254，广域网WAN：192.168.13.5，同时也可以自动获取IP地址有效的连接登录。

应用配置界面

    针对于该款产品的定位以及应用情况，N5500使用新一代的WEB使用者界面，采用了先进的AJAX技术，操作上更简单便利。通常应用WEB的管理方式更加便捷直观的对内部环境以及设置情况进行更改应用，这里采用LAN：192.168.2.254的地址来进行局域网络的环境搭建以及共享文件资源。

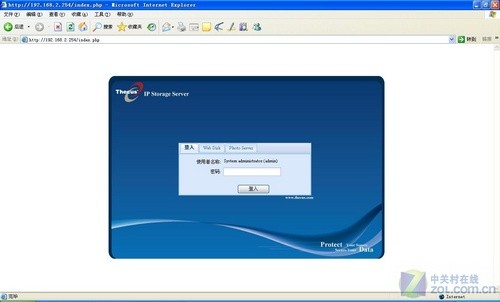

系统登录页面

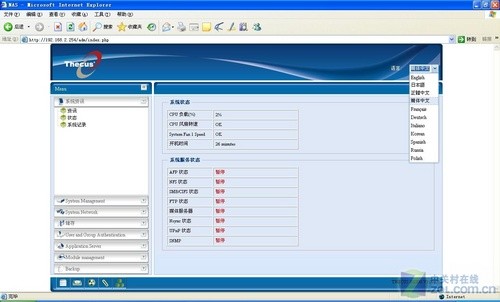

存储状态设置

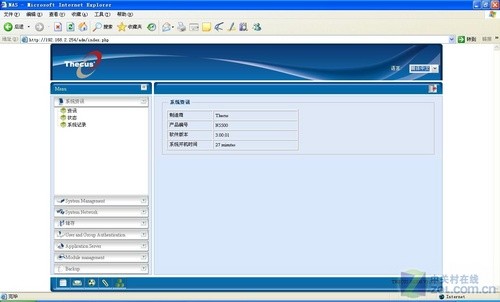

产品型号

N5500存储信息与网络管理

　　数据的存取与数据保护一样重要，N5500提供2个以太网络连接端口，此外，N5500提供在线RAID扩充，在线RAID迁移和RAID自动重组。也是市场上唯一可以设定为 NAS、DAS 或 iSCSI的网络存储服务器，支持失效接管功能，N5500让存取档案更加快速可靠。

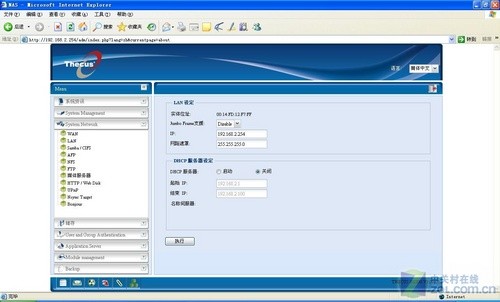

LAN口设定

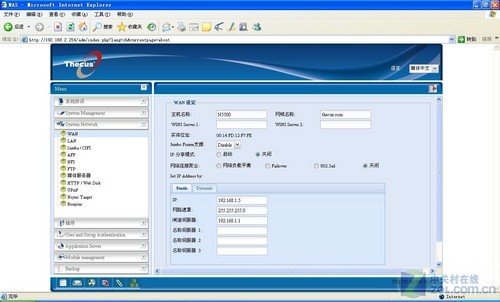

WAN口的设定

　　N5500提供可靠的数据保护机制。支持 RAID 0、1、5、6、10、JBOD与多重RAID数组。另外还提供系统快照功能，使用者可以透过此快速回复资料状态。

存储系统磁盘的状态

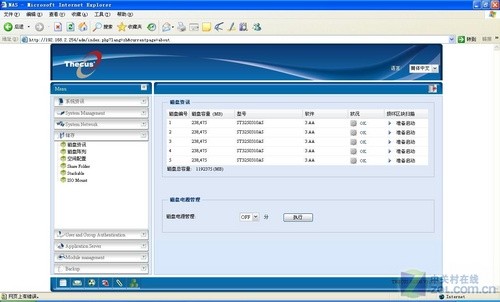

查看磁盘信息

RAID的设置


分别设置RAID 1和RAID 5

RAID 5设置完成

    对于NAS网络存储来说，很多人对于磁盘阵列的模式还是比较熟悉RAID 5的这个模式，RAID 5可以为系统提供数据安全保障。

WEB界面以及PHOTO服务器的应用

    对于这个N5500存储产品的最大特色，应该是使用新一代的WEB使用者界面，采用了先进的AJAX技术，操作上更简单便利。并且通过设置独立的用户管理，可以提供自己独立的应用存储空间，同时可以组建企业自己的PHOTO服务器。

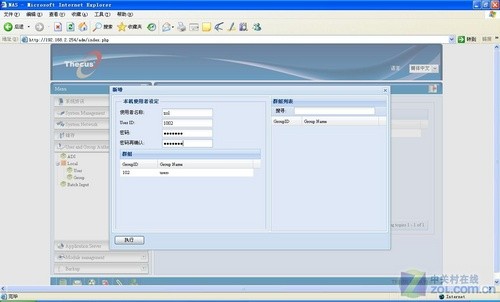

设置独立的用户ZOL管理

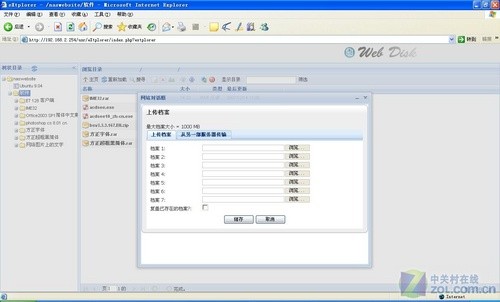

通过局域网可以上传共享的文件和软件

用ZOL用户登录PHOTO服务器

ZOL用户PHOTO服务器

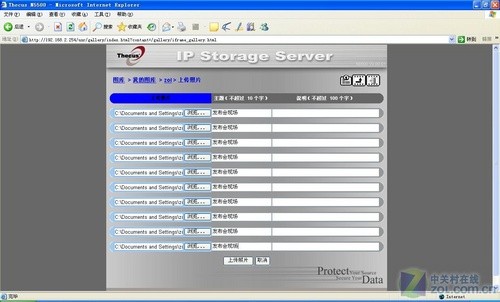

上传图片

    这款产品可以提供一次最大10张图片的上传权限，而且每个图片可以自己设定标签，不必最后统一修改图片说明，很好解决了企业用户重大事件珍贵照片的保留的完整性。

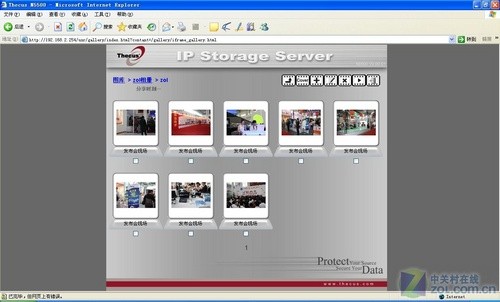

上传完成后的图片


幻灯形式的浏览以及每个图片的详细信息

    这个功能很好的对于之前图片的系统展示，可以自动的提供幻灯形式的浏览，为企业通过网络进行图文并茂的内容培训和讲解提供十分直观的表现方式。此外，这个功能还可以提供每个图片的详细信息。

RAID建立以及映射共享空间

    对于NAS网络存储来说，很多人对于磁盘阵列的模式还是比较熟悉RAID 5的这个模式，RAID 5可以为系统提供数据安全保障，对于这款产品来说，默认并没有采用RAID 模式，使得硬盘的效率以及安全性方面没有得到很好的体现，所以笔者对该模式进行重新创建，使得建立熟悉的RAID 5磁盘阵列模式，进而对数据的存储性能、数据安全和存储成本兼顾。

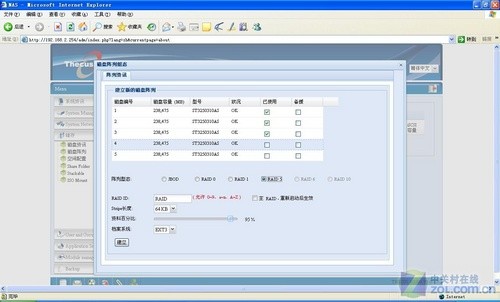

采用3块硬盘做RAID 5

需要进行进一步RAID 5操作

    整个创建的过程十分简单，但是创建的时间较长，达到76分钟左右，应该和这款产品集成的RAID卡有关系，由于采用全盘创建磁盘陈列模式，所以在最低3块硬盘应用磁盘阵列模式的情况下，当RAID 5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。

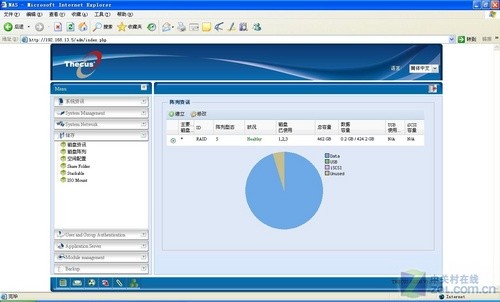

阵列模式完成创建

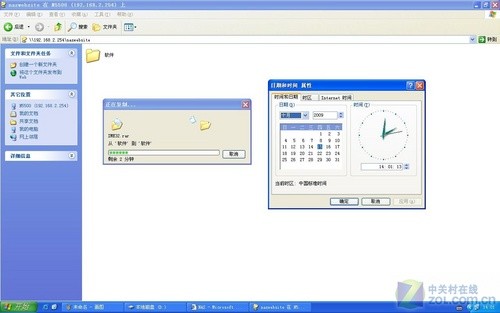

    对于创建好的磁盘，我们就可以通过网络进行访问，共享文件中的资源，通过运行\\192.168.2.254的地址进行企业内网的有效访问，同时支持媒体服务器的功能，开启媒体服务器，就可以在网络上直接播放视频文件。

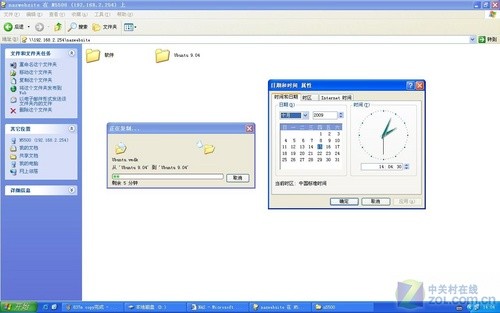

    通过采用的RAID 5阵列模式，上传文件的时间相对较短，2.1GB文件拷贝测试不足5分钟，而对于837M软件的拷贝测试更是在2分钟之内全部上传完成，对于这样的实际应用速度来说，十分适合文件服务器应用。

测试应用方法

　　在性能测试环节,我们采用业界认可的IOMeter 2006.07.27.win32.i386版本来完成磁盘子系统性能的测试并使用定制的Excel宏来完成数据分析。

　　Max IO（read）：

　　测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，用于检测磁盘子系统的最大IO能力。

　　Max IO（write）：

　　测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续读取，用于检测磁盘子系统的最大IO能力。

　　FielServer：

　　文件服务器应用在一个多用户或网络化的环境中专门用于文件的储存，恢复和管理。不同用户的访问形成了多线程，因此，其工作负载是随机性的。输入输出大小是可变的，取决于所操作的文件大小。读/写分布也是变化的。总的来说，一个频繁使用的多用户服务器应该采用较高的队列深度来模拟。

　　测试读取尺寸从512Bytes到64KB不等，80%读取操作，随机率为100%，用于模拟文件服务器的性能。

　　测试结果

    对于这款支持多磁盘阵列模式的NAS网络存储，应用于RAID 5模式进行测试，目的是在高性能的读取下以及保证安全性较高的阵列模式下的数据，能真实的体现出该产品的实际性能。

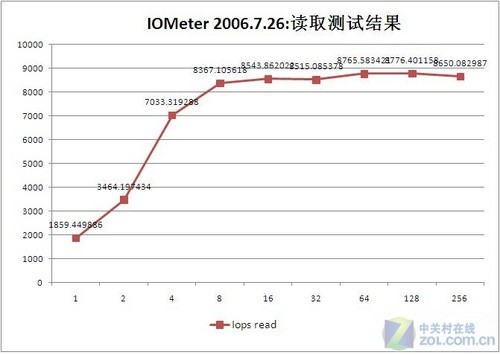

RAID 5模式读取性能结果

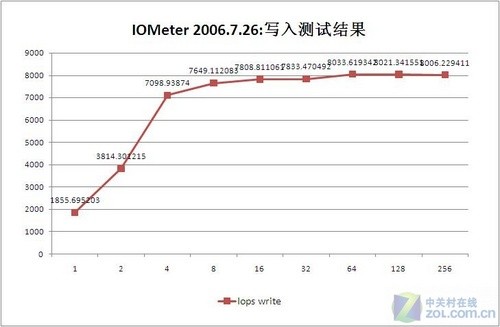

RAID 5模式写入性能结果

    对于读写方面的测试结果表明，在百兆网下，RAID 5模式性能方面差距不是很大，在64以上的队列深度以上，N5500可以提供很高的IOps值，RAID 5配置读取可以达到8765 IOps，而写入和读取不同，RAID 5配置也有8033 IOps。

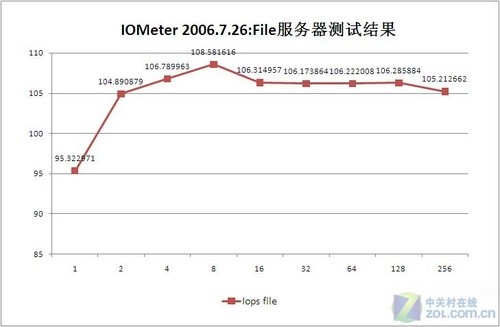

RAID 5模式文件服务器性能

    在应用于文件服务器方面来说，文件服务器IOps测试成绩并不高，但是相比较N消费类产品来说，在性能方面有一定的优势，IOps测试值总体在100 IOps以上，文件服务器性能方面还有待提升。

总结：

    这款N5200结合色卡司最新的数据保护技术，采用5-Bay网络存储设计。提供完整的数据存储与保护，拥有5个支持热插拔的硬盘槽，目前最高可支持10TB的存储容量。同时，N5500还支持多重RAID功能，使用者能够选择适合自己需求的模式。此外，N5500提供 在线RAID扩充，在线RAID迁移和RAID自动重组。

　　另外，定位企业环境应用的N5500，内建独特的Dual-Dom设计，多了一个DOM， 让系统能够持续运作不中断。使用者再也不用担心无预警的系统错误造成无法开机。同时，N5500使用新一代的WEB使用者界面是最大特色之一。由此多项应用以及强大的功能使得这款定位企业级N5500网络存储带领NAS进入了全新的领域。
