NAS新体验！色卡司N4100Pro存储首测

    “数据资料和照片存放在哪里？硬盘容量不足...”，对于如今数据呈现海量增长现象来说，这已经不再是企业用户独有的问题，如今的SOHO级办公甚至是家庭用户也正在面临这样的问题，宽带的普及、BT共享的时代的到来，下载网络上丰富的音视频资源已经成为时下家庭用户的主流应用。而如今仅支持资源下载功能的产品并不能满足许多家庭真正需要。为应对这样的市场需求，厂商们陆续推出了支持BT功能及共享功能的网络硬盘，同时伴随存储技术的发展和市场的细分，NAS网络存储产品成为这类市场的代表。

　　NAS网络存储产品早期应用于企业用户，主要是提供文件共享、数据(远程)备份和网络打印等服务。但随着用户的需求的不断增长，家庭消费级市场中的NAS产品逐渐显现市场，秉承了用户对多媒体文件共享、媒体服务器功能，以及支持Web网站和FTP服务器架设的需要，NAS网络产品成为SOHO级办公甚至是家庭用户的小型服务器的首选。

色卡司N4100Pro存储


色卡司N4100Pro硬盘仓

    作为专注于硬件和软件的整合与开发的宏普科技公司，一直以提高家庭和办公室环境的数据有效的整合为宗旨，并为用户提供绝佳的产品为理念，成功推出了NAS网络存储系列产品，近日，继4-Bay NAS色卡司N4100之后，宏普科技将再次隆重推出全新色卡司N4100PRO产品，针对于中小企业用户提供强大的RAID模式、内建LCD、以及超快速的数据传输速度，这款色卡司N4100PRO绝对以实用、方便、快速三大优点技冠群雄。笔者在第一时间收到这款全新色卡司N4100 PRO产品，针对于NAS网络存储产品的特点，和用户一同分享这款高达6TB容量的“服务器”带来的震撼感受。

色卡司N4100pro外观结构介绍

    作为色卡司NAS网络存储系列产品中的新品，相比较之前的色卡司N4100在颜色方面略显稳重和商用，在外形结构设计方面也有了很大的变化，N4100 PRO外形类型为塔式机箱，尺寸223 x 167 x 199 mm (D x W x H)，配置AMD LX800 500 MHz处理器，搭载4 x 3.5” SATA-II HDD硬盘，本机最大容量可达6TB，USB支持类型为3 x USB A type (Host mode)。

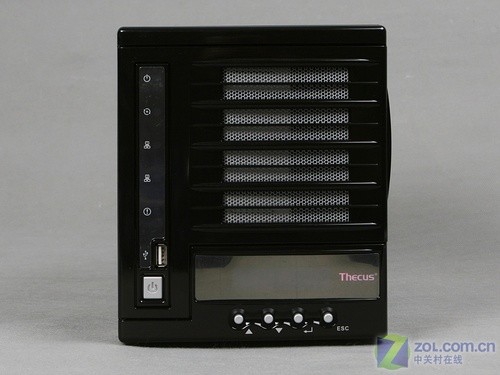

色卡司N4100pro


色卡司N4100pro LCM显示屏幕

　　相对于上一代色卡司N4100产品而言，突出的特点是机身外壳上配置LCM显示屏幕，让使用者简单监控管理系统状态（IP、日期与时间及RAID状态），贴心的LCM蓝光设计，即使在黑暗中，系统状态依然清晰可见。

色卡司N4100pro 硬盘仓

    对于存储产品来讲，最基本的也是关注最多的就是其存储容量的大小，搭载4 x 3.5” SATA-II HDD硬盘，本机最大容量可达6TB，送测的产品提供的是4块希捷Barracuda 250GB容量（7200转）的单碟SATA硬盘，使得整体容量达到TB级，适合对存储容量要求较高的用户应用。

色卡司N4100pro 硬盘

　　N4100PRO较前机种新增了RAID 6 及RAID 10，大大提升数据保护层级。另外，N4100PRO支持磁盘阵列扩充（RAID Expansion），若需扩充硬盘空间，硬盘抽换手续简单快速，使用者的应用及扩充也可依环境作弹性的改变。

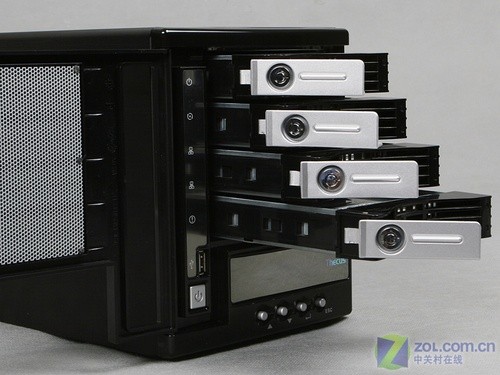

硬盘锁

    尽管定位家庭以及SOHO级用户的网络存储应用，但是在安全性方面为用户提供有效的保证，硬盘仓位都配备必要的硬盘锁，在存储服务器运行的过程中有效的保证误操作引起的硬盘插拔造成的数据丢失问题。

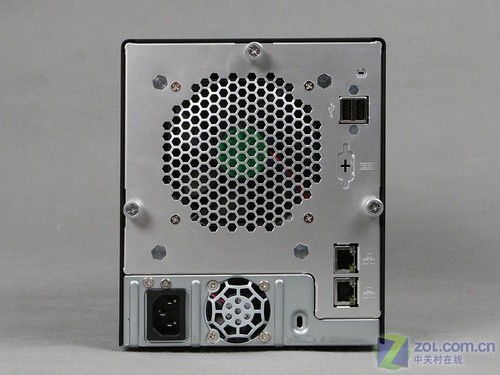

色卡司N4100pro背面


色卡司N4100pro背面接口

    作为应用于网络连接存储产品，丰富的接口设计，特别是在机身的背面提供有2处千兆以太网接口，支持Failover机制，当一处Ethernet Port无法运作时，传输工作仍可靠另一Ethernet Port继续进行。为了有效提供最佳网络传输服务，N4100PRO支持802.3ad link aggregation 及平衡负载（load balancing），增加传输时的效能。此外，还提供了双USB接口，对于连接外部设备提供必要的扩展性。

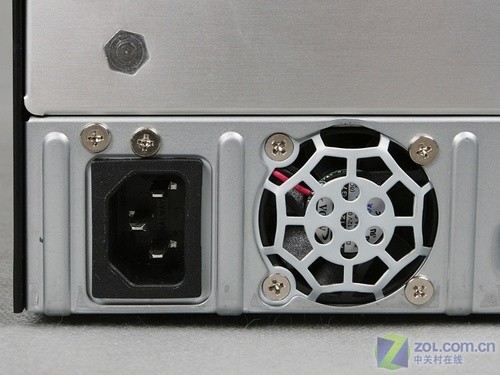

    而“服务器”产品对于噪音方面也有着较高的要求，不象传统的企业级服务器有专业的机房架设服务器环境，对于中小企业甚至是家庭用户来说，安静的应用环境也是对产品的考量，这款产品采用ADDA公司的风扇产品，不仅有效的保证电源的稳定运行，同时在降噪方面有着不错的表现。

色卡司N4100 pro内部硬件说明

    这款色卡司N4100 pro搭载AMD Geode LX800处理器及256MB DDR400内存，N4100PRO带来强大的档案传输能力及效能。硬设备及效能是原本N4100机型的2倍。并支持多种RAID模式选择，包括RAID0、1、5、6、10、及JBOD，加上多项RAID控管技术，可依应用环境扩充硬盘以及作RAID升级。

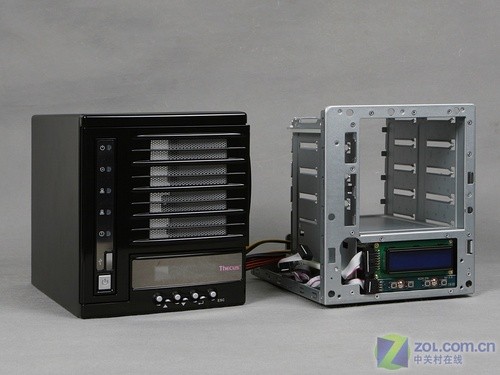

色卡司N4100 pro内部拆卸

色卡司N4100 pro内部结构

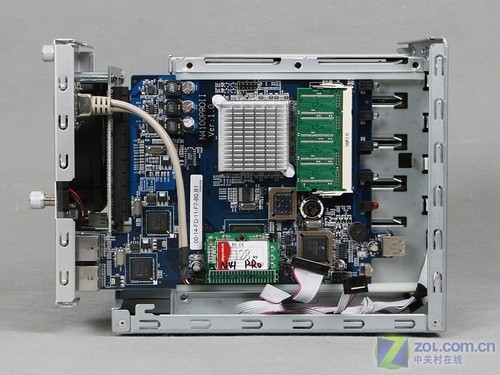

色卡司N4100 pro内部结构（硬盘仓和主板）

    这款色卡司N4100 pro产品采用免工具设计，拆卸方便，内部结构设计合理，不仅提供噪音较好的ADDA风扇进行硬盘的散热，框架全部采用折边设计，边框周围还设计有EMI弹片，这样可以有效降低电磁辐射。

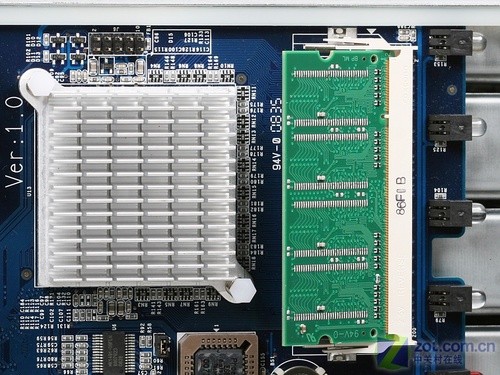

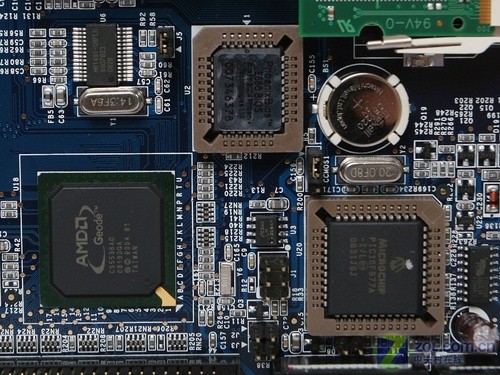

AMD Geode LX800处理器


2块千兆以太网卡芯片

    对于上一代产品来说，这款突出的特点是搭载AMD Geode LX800处理器及256MB DDR400内存，有效的提升产品的整体性能。而AMD Geode LX处理器处理器采用了通用的行业标准x86 体系架构，它是具有台式机CPU完全功能嵌入式CPU，可以用于嵌入式设备或者移动设备。此外，它的功耗不到1W，可以在低功耗、无风扇易携带移动设备上运行，保证这款产品能耗方面的优势。

256MB DDR400内存

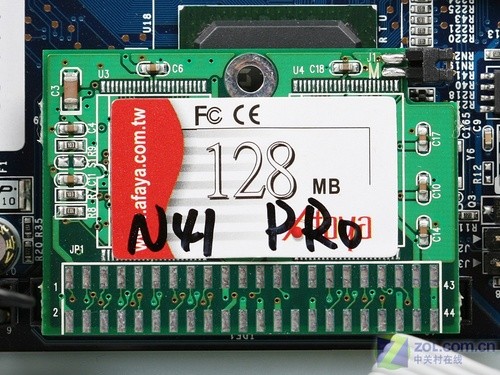

    与5000系列产品一样，这款产品在安全性方面做足功夫，主板上采用PATA接口的固态硬盘，128MB容量，预装Linux操作系统，这样设计不仅可以节约更多的空间，与传统硬盘相比还可以降低故障率。

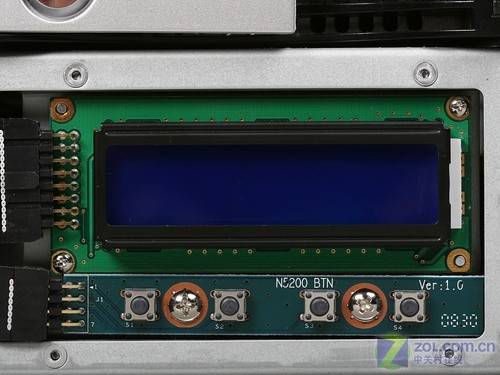

色卡司N4100 pro前端显示屏

    之前介绍过，对于色卡司N4100 pro来说更贴心的设计是，机身上的LCM显示屏幕，让使用者轻松检视N4100PRO系统现况，例如IP、时间与日期、及RAID状态等。上述便利的设计，目的皆要让使用者操作起来更为顺畅。

管理平台软件安装

    作为网络存储产品，不论在办公室、家中或远程各处能够随时随地存取数据是极为重要且方便。因此，简便快捷而易于操作的管理软件成为这款产品的有一大亮点。

    下面是色卡司N4100 pro存储提供的软件管理平台,利用Thecus setup wizard安装精灵快速进行配置：

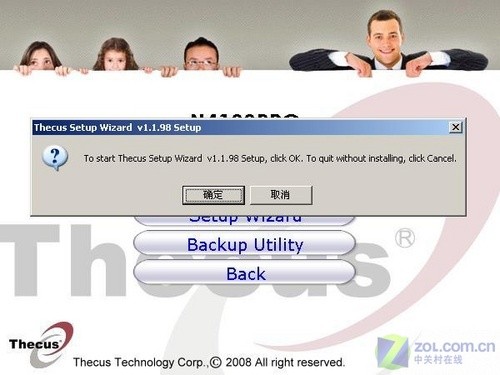

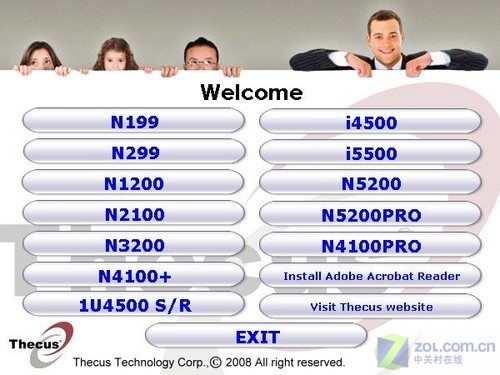

选择对应的产品型号

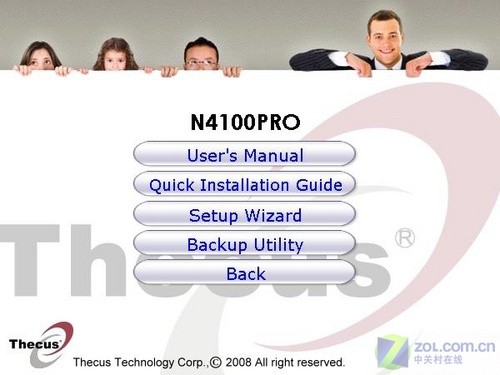

安装管理软件

安装管理软件

默认安装目录

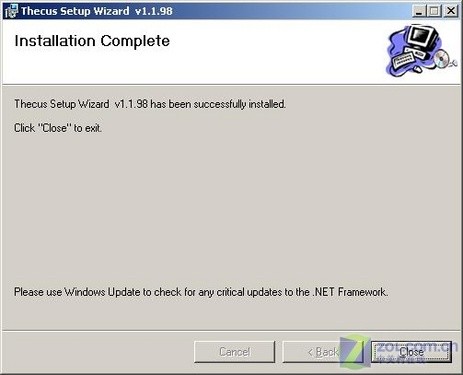

安装完成

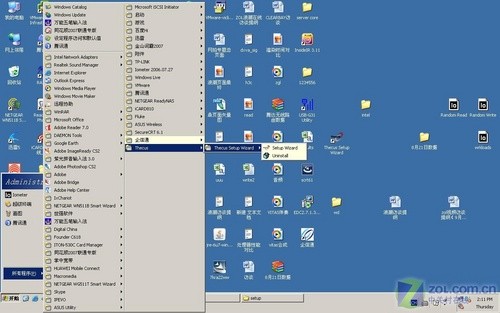

点击应用程序

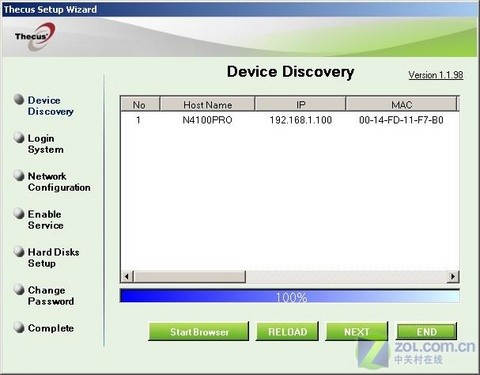

自动搜索产品

    Thecus N4100Pro连上交换机或路由器，打开Thecus setup wizard能够自动检测到Thecus N4100Pro的IP。

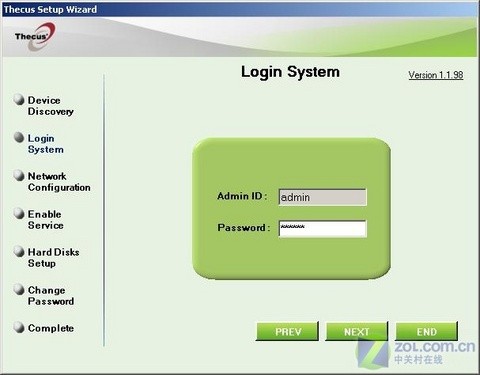

管理员进入配置界面

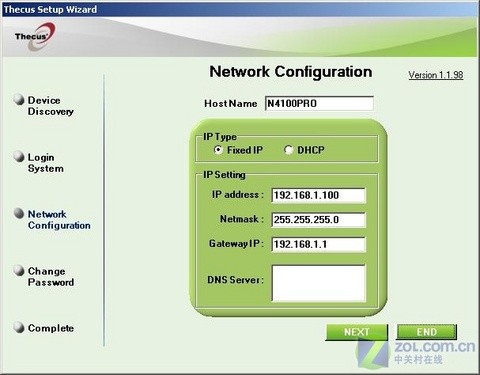

网络配置界面

    对于NAS网络存储产品而言，通过提供的驱动程序有效的连接管理界面可以很好的应用操作，可以手动设置Thecus N5200Pro  IP、子网掩码、网关，或者选择DHCP自动分配。这款产品默认的连接外网的WAN:192.168.1.100，同时也可以自动获取IP地址有效的连接登录。

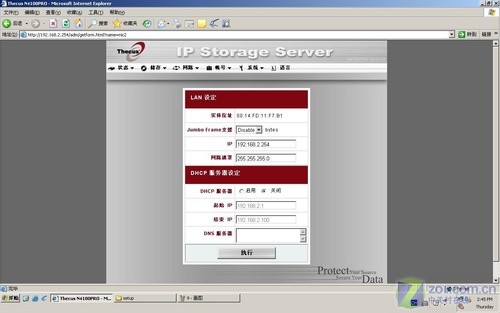

应用配置界面（一）

    针对于该款产品的定位以及应用情况，通常应用WEB的管理方式更加便捷直观的对内部环境以及设置情况进行更改应用，这里采用LAN：192.168.2.254的地址来进行局域网络的环境搭建以及共享文件资源。

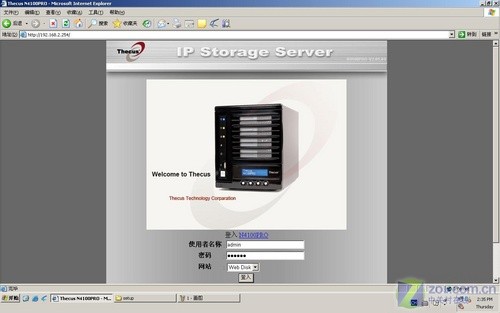

系统登录页面

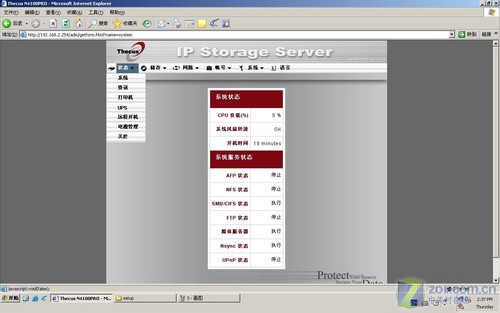

存储状态设置

　　系统状态可以看到CPU负载、风扇转速、开机时间和系统服务状态；USB打印机信息栏可以查看打印设备的型号和状态。

　　Thecus N4100Pro还增加了UPS设置选项，进一步减少NAS Down机的风险；还可以开启Wake-up On Lan功能，通过网络唤醒Thecus N4100Pro服务器运行。

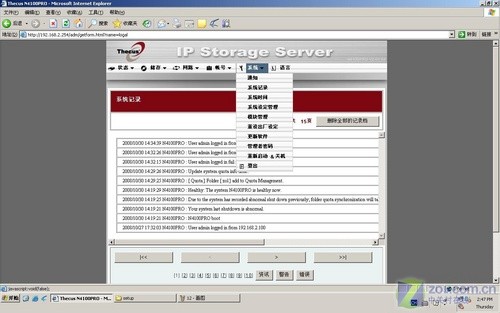

系统的设置（更新、登录、重启以及关机）

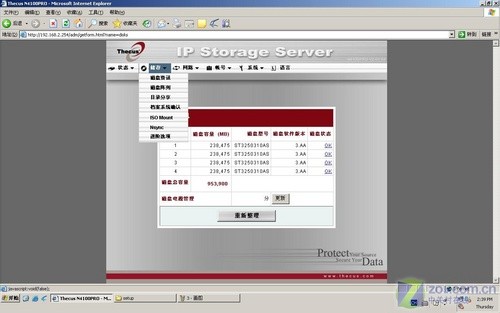

　　此外，Thecus N5200Pro可以通过设置工作表，在星期一至星期天任意时间开启或关闭；磁盘资讯栏可以查看各个硬盘的信息状态。

磁盘阵列的状态

　　Thecus N4100Pro支持多种磁盘阵列，JBOD、raid0、raid1、raid5、raid6、raid10。目录共享选项可以增添硬盘要共享目录。

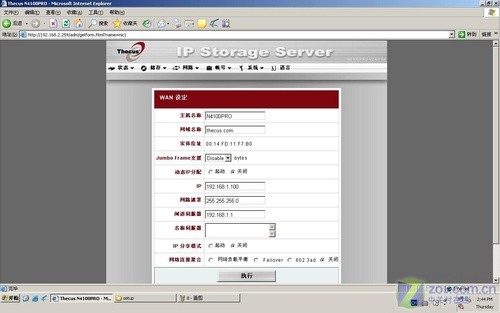

WAN口设定

WAN口设定和LAN口设定和一般路由器的设置差不多

　　网络服务设置，提供HTTP服务、SMB/CIFS、UPnP等设置；可以开启FTP服务，FTP在企业应用非常广泛。

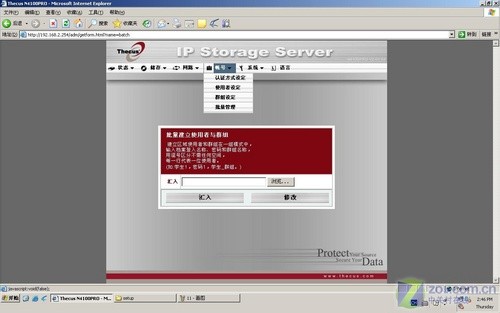

群组以及帐号设置

　　使用者资料库设定和使用者设定可以增加、修改、删除使用者，设置使用者名称、密码和所属群组，群组和使用者进行关联，Thecus N4100Pro的帐户管理还是很完整的。

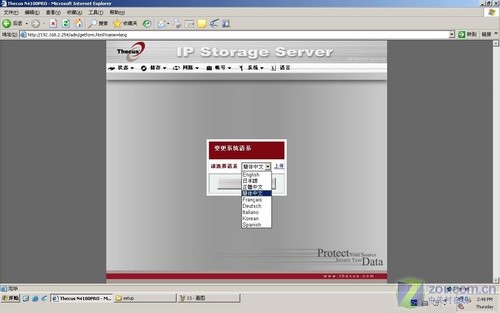

语言的选择

　　Thecus N4100Pro支持简体中文、繁体中文、英文、日文、法文、意文、韩文、西班牙文、德文多种语言。但是值得注意的一点，由于版本支持原因，应用简体中文语言时，对于某些功能标识不够准确。

应用配置界面（二）

    对于应用管理界面的功能基本熟悉之后，对于NAS网络存储产品来说，除了大容量的特点以外，就是对于数据的安全性和读取性的设置要求，这款产品支持多种磁盘阵列，JBOD、raid0、raid1、raid5、raid6、raid10的模式，用户可以根据自己的需求来进行设置，同时目录共享选项可以增添硬盘要共享目录。

查看系统的默认磁盘阵列模式

JBOD模式

    通过这个功能可以了解到这款存储产品出厂时候的默认RAID模式，采用的是用两块硬盘的JBOD模式,是"简单磁盘捆绑"或者“磁盘簇”，通常又称为Span。该模式存取性能完全等同于对单一磁盘的存取操作，同时也不提供数据安全保障。

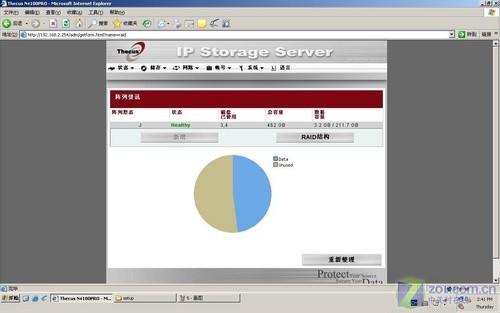

阵列资讯显示表

    通过该功能可以详细看到系统内采用什么阵列模式应用的硬盘数量以及存储空间的占有情况，如这款N4100PRO网络存储采用的是JBOD[J]模式，同时状态正常Healthy，应用硬盘为第三、四块硬盘。

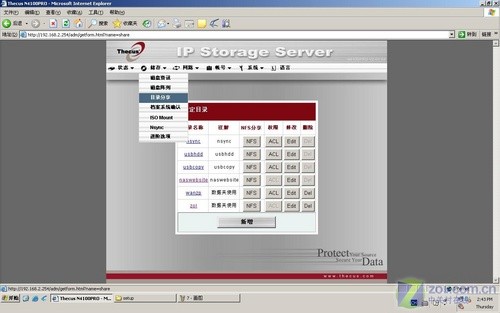

查询共享文件夹

    通过存储功能栏，可以对默认的系统设定的文件目录进行查询，同时可以自己创建新的共享目录，同时值得注意的是其中四个共享目录是系统目录是不容许删除的，应该是在PATA接口的固态硬盘的LINUX系统中文件，但是并不影响使用共享空间。

RAID建立以及映射共享空间

    对于NAS网络存储来说，很多人对于磁盘阵列的模式还是比较熟悉RAID 5的这个模式，RAID 5可以为系统提供数据安全保障，但保障程度要比Mirror低而磁盘空间利用率要比Mirror高。RAID 5具有和RAID 0相近似的数据读取速度，只是多了一个奇偶校验信息，写入数据的速度比对单个磁盘进行写入操作稍慢。同时由于多个数据对应一个奇偶校验信息，RAID 5的磁盘空间利用率要比RAID 1高，存储成本相对较低。

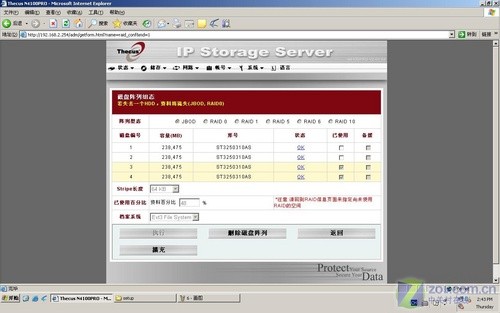

创建RAID模式界面

    对于这款产品来说，默认采用的是JOBD的模式，使得硬盘的效率以及安全性方面没有得到很好的体现，所以笔者对该模式进行重新创建，使得建立熟悉的RAID 5磁盘阵列模式，进而对数据的存储性能、数据安全和存储成本兼顾。

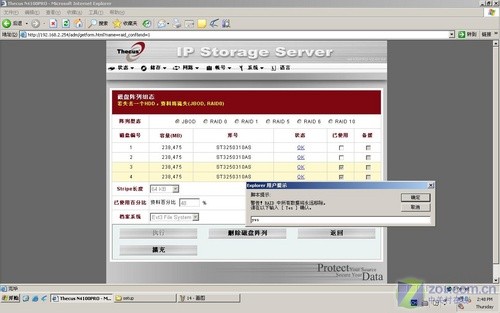

需要进行进一步确认

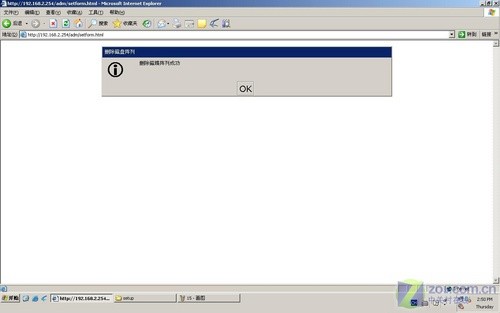

删除原有的阵列模式

    对于创建磁盘阵列相对简单，删除原有的阵列模式，值得注意的是需要一个验证确认，使得避免误操作引起的直接的删除原有的阵列模式的情况出现，软件设计上合理，但是确认[Yes]是区分大小写的，用户输入时注意。

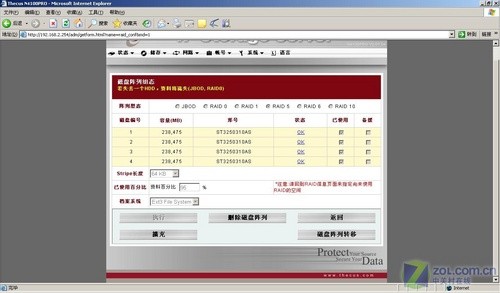

创建新的RAID 5模式

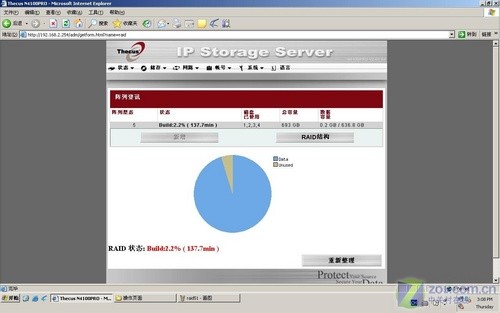

完成创建

    整个创建的过程十分简单，但是创建的时间较长，达到140分钟左右，应该和这款产品集成的RAID卡有关系，由于采用全盘创建磁盘陈列模式，所以在最低3块硬盘应用磁盘阵列模式的情况下，当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。

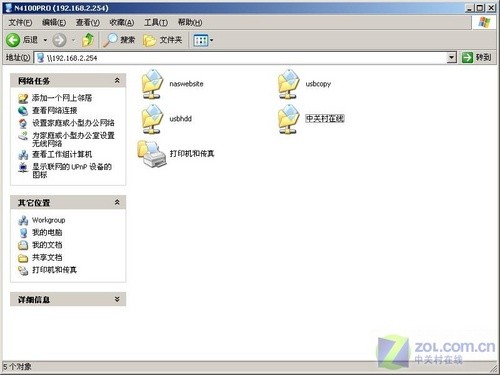

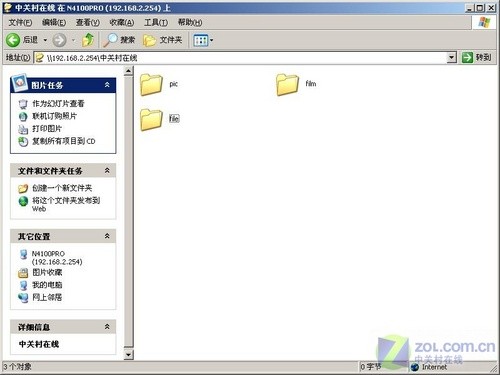

访问网络内共享文件资源

利用共享文件建立不同的应用资源

    对于创建好的磁盘，我们就可以通过网络进行访问，共享文件中的资源，通过192.168.2.254的地址进行企业内网的有效访问，同时支持媒体服务器的功能，开启媒体服务器，就可以在网络上直接播放视频文件。

测试应用方法

　　在性能测试环节,我们采用业界认可的IOMeter 2006.07.27.win32.i386版本来完成磁盘子系统性能的测试并使用定制的Excel宏来完成数据分析。

　　Max IO（read）：

　　测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，用于检测磁盘子系统的最大IO能力。

　　Max IO（write）：

　　测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续读取，用于检测磁盘子系统的最大IO能力。

　　FielServer：

　　文件服务器应用在一个多用户或网络化的环境中专门用于文件的储存，恢复和管理。不同用户的访问形成了多线程，因此，其工作负载是随机性的。输入输出大小是可变的，取决于所操作的文件大小。读/写分布也是变化的。总的来说，一个频繁使用的多用户服务器应该采用较高的队列深度来模拟。

　　测试读取尺寸从512Bytes到64KB不等，80%读取操作，随机率为100%，用于模拟文件服务器的性能。

　　测试结果

    对于这款支持多磁盘阵列模式的NAS网络存储，应用于RAID 0以及RAID 5模式进行测试，目的是在高性能的读取下速度的体现，以及在安全性较高的阵列模式下比较数据的值，能真实的体现出该产品的实际性能。

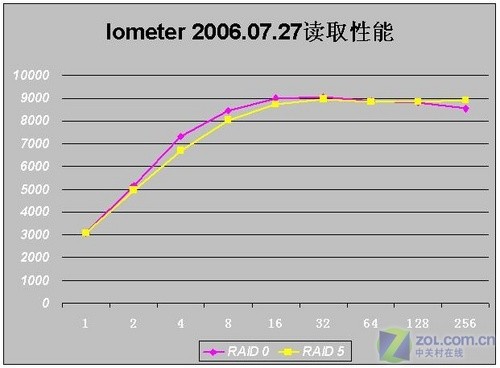

RAID 0以及RAID 5模式读取性能结果

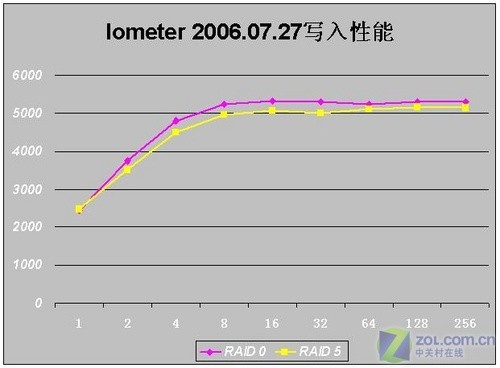

RAID 0以及RAID 5模式写入性能结果

    对于读写方面的测试结果表明，在百兆网下，RAID 0以及RAID 5模式性能方面差距不是很大，在32以上的队列深度以上，N4100 PRO可以提供很高的IOps值，千兆网卡RAID 0配置的N4100 PRO读取可以达到9036 IOps，RAID 5配置读取可以达到8956 IOps，而写入和读取不同，RAID 0配置明显要高于RAID 5配置。

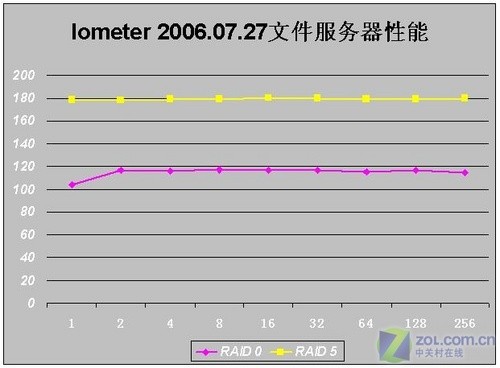

RAID 0以及RAID 5模式文件服务器性能

    在应用于文件服务器方面来说，文件服务器IOps测试成绩并不高，但是相比较N5200 PRO产品来说，在性能方面有一定的优势，IOps测试值均在100 IOps以上，文件服务器性能方面有了一定的提升。

色卡司N4100 pro存储

Thecus N4100Pro参数
产品类型	NAS网络存储器
接口类型	SATAII
接口	2个10/100/1000M NIC RJ-45,3个USB
硬盘盘位	4
硬盘容量	500/750/1000/1500GB
热插拔	支持热插拔
最大存储容量	6TB
系统管理	Web GUI用户管理界面;多国语言支持(英,繁体中文,简体中文,德,法,意大利,西班牙,日,韩);网络唤醒远程开机,定时/计划开关机
网络传输协议	Microsoft Networks (CIFS/SMB)、Apple Filing Protocol (AFP 3)、Network File System (NFS v3)、File Transfer Protocol (FTP)、WebDisk thru HTTP/HTTPs
处理器	AMD LX800,500MHz
产品尺寸	223×167×199mm
系统支持	Microsoft Windows NT/XP/2003/Vista、Unix/Linux/BSD、Mac OS X, OS 9, OS 8.6
安全认证	CE, FCC, BSMI, C-Tick, RoHS Compliant
其他性能价格
产品电源	AC 100-240V,50-60Hz
其他性能	高性能RAID 0,1,5,6,10,JBOD 支持Photo/iTunes/DLNA Server 支持回收站数据恢复功能
价格	4250元

总结：

　　这款Thecus N4100 PRO的RAID 性能以及功能方面较为强大，USB存储/USB打印服务/实用，此外还具有两个千兆网络端口，通过链路聚合功能可以实现容错和负载均衡，不过N4100 PRO这款产品依然与上一代产品一样缺省将其划分为WAN口和LAN口，并只配备了最基本的路由功能。

　　Thecus N4100PRO作为一款新产品，在外观和设计上都让人感到满意，SATA硬盘的安装也很方便，同时在功能上比较齐全，可以组建RAID0、1、5、6、10、JBOD、并支持详细的帐户权限管理；对多种语言的支持，所以如果并不追求高性能、高速度的中小企业或家庭用户来说，Thecus N4100 PRO还是一款值得选购的产品。

    优点：操作简单、性能突出、支持的阵列模式较全

    缺点：启动速度较慢、语言功能有待完善
